目前市場上的水性防腐涂料的制作，一般常用的樹脂有：水性丙改醇、水性單丙、水性環氧、水性無機等產品。前二種樹脂是制作輕防腐的，防腐性能各有千秋，后二種樹脂可制成重防腐，但由于產品本身的缺陷，在施工條件和工件處理上存在很多要素，給產品市場應用推廣帶來很多不便之處。例如：要求底材的粗糙度高、漆膜不能超厚涂、溫濕度等等因素，都會直接影響施工的效果。

使用歐摩德EM-8001水性自乳化環氧樹脂、配套HW-6001固化劑制作的各類防腐漆，如中灰、鐵紅、富鋅、云鐵中間漆、底面合一等產品，會讓你感到非同一般的功效。

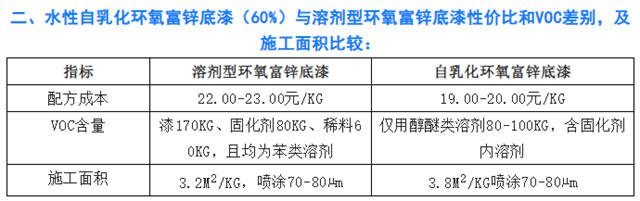

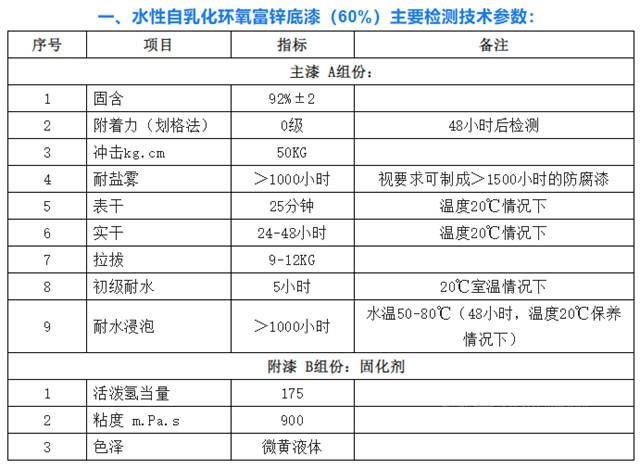

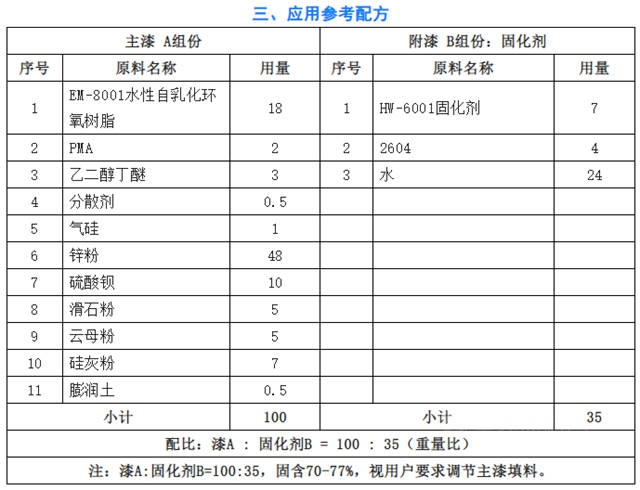

綜上所述：使用水性自乳化環氧樹脂EM-8001制備的各類防腐底漆高固低粘，徹底克服了常規水性存在的不足和大量使用油性產品排放大量的VOC，干燥速度可跟溶劑型環氧媲美，且綜合成本低于油性產品的8-10%以上，從生產產品到使用產品無障礙，初期耐水性好，噴涂后5小時以上工件可下水發硬，48小時后可在50-80℃的水中長時間煮泡，不受溫度和濕度的限制施工，體積固含高、施工面積大，各項性能可與酚醛環氧的防腐性相媲美，可廣泛應用于船舶、汽車底盤、特種鋼構工程、機械等防腐漆，是制作各類防腐底、中、底面合一的科技革命性產品。

文章來源：歐摩德
