電泳涂裝(electro-coating)是利用外加電場使懸浮于電泳液中的顏料和樹脂等微粒定向遷移并沉積于電極之一的基底表面的涂裝方法。電泳涂裝技術，其原理于20世紀30年代末被首次提出，但直到1963年后才開始在工業上廣泛應用。這種涂膜形成方法，特別是其對水性涂料的應用，在過去幾十年中得到了顯著發展涂料在線coatingol.com。其具有水溶性、低毒、易于自動化控制等特點，迅速在汽車、建材、五金、家電等行業得到廣泛的應用。

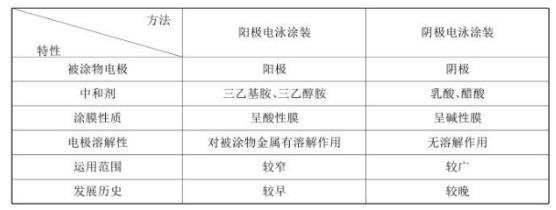

電泳涂裝涉及一個復雜的電化學反應過程，主要包括電泳、電沉積、電解和電滲四個步驟。電泳涂裝按沉積性能可分為陽極電泳（工件是陽極，涂料是陰離子型）和陰極電泳（工件是陰極，涂料是陽離子型）；按電源可分為直流電泳和交流電泳；按工藝方法又有定電壓和定電流法。目前在工業上較為廣泛采用的是直流電源定電壓法的陽極電泳。

在陽極電泳涂料中，其官能團含羥基，經有機胺或堿中和作用后變得具有水溶性或水分散性，形成帶負電的粒子。這些粒子在電泳過程中向作為陽極的工件表面遷移并沉積，形成了所謂的陽極電泳涂裝。

電泳涂裝過程伴隨電泳、電沉積、電解、電滲等四種化學物理作用的組合，而形成涂膜，其原理介紹如下。

①電泳：膠體溶液中的陽極和陰極接電后，在電場的作用下帶正（或負）電荷膠體粒子向陰極（或陽極）一方泳動現象稱為電泳。膠體溶液中的物質不是分子和離子形態，而是分散在液體中的溶質，該物質較大（10??~10??m程度），不會沉淀，而是分散狀態。

②電沉積凝集：固體從液體中析出的現象稱為凝集（凝聚、沉積），一般是由于冷卻或濃縮溶液而產生，而電泳涂裝中是借助于電。在陰極電泳涂裝時帶正電荷的粒子在陰極上凝聚，帶負電荷的粒子（離子）在陽極聚集，當帶正電荷的膠體粒子（樹脂和顏料）到達陰極（被涂料）表面區（高堿性的介面層），得到電子，并與氫氧離子反應變成水不溶性，沉積在陰極（被涂物）上。

③電解：在具有離子導電性的溶液中的陽極和陰極接通直流電，陰離子吸往陽極，陽離子吸往陰極，并產生化學反應。在陽極產生金屬溶解，電解氧化，產生氧氣、氯氣等，陽極是能產生氧化反應的電極。在陰極產生金屬析出，并將氫離子電解還原為氫氣。

④電滲：在用半透膜間隔的濃度不同的溶液的兩端（陰極和陽極）通電后，低濃度的溶媒向高濃度側移行現象稱為電滲。剛沉積到被涂物表面上的涂膜是半滲透的膜，在電場的持續作用下，涂膜內部所含的水分從涂膜中滲析出來移向槽液，使涂膜脫水，這就是電滲。電滲使親水的涂膜變成憎水涂膜，脫水使涂膜致密化。電滲性好的電泳涂料泳涂后的濕漆可用手摸也不粘手，可用水沖洗掉附著在濕漆膜上的槽液。

在統一的前處理條件下，電泳涂裝質量的關鍵依賴于對槽液參數的精確控制，這包括電泳電壓、時間、槽液中的固體含量、pH值、溫度、電導率以及工件與陰極之間的距離等因素。

（1）電泳電壓

無論陰極電泳還是陽極電泳，電泳電壓是由電泳樹脂本身結構性能決定的，一般有適用的電壓范圍，在此范圍內，涂層的厚度隨電泳電壓的升高而增加。當電壓不斷升高時，由于沉積的涂層最終幾乎要經受全部電壓降，一旦電泳電壓超過涂層的擊穿電壓，涂層即會被擊穿，造成涂層粗糙、臃腫、橘皮、針孔等疵病，因此必須確定最佳的電泳電壓。電泳電壓除了取決于電泳樹脂本身相對分子質量和分子結構外，還與槽液的其他參數相關聯，如槽液固體含量、溫度、電導、極間距等，因此必須在特定的體系中，經常調整最佳的電泳電壓范圍。

(2) 電泳時間

從電泳涂裝的電流時間曲線來看，剛開始通電時，被涂工件完全裸露，它與槽液間的電位差很高，電極反應劇烈，致使電流急速增加，當涂層逐漸在工件上沉積，歐姆電阻增大，導致在涂層上的電位降增大，相應的涂層表面與槽液間的電位差降低，電極反應逐趨緩和，電流即逐漸下降，最終只呈現殘余電流，沉積反應基本停止。從電泳涂層厚度增長情況來看，初期膜厚增長速率較快(十幾秒至幾十秒)，然后增長速率降低，一般在2min后厚度趨于飽和狀態，故電泳時間通常為2一3min，電泳時間過長，有使涂層變粗的傾向，在采用全浸式通電方式時，要注意盡量縮短斷電出槽時間，以免電泳涂層再溶解，影響涂層質量。

（3）槽液固體分

指電泳槽液中成膜物質(樹脂與顏料)的含量，一般以重量百分數和表示。電泳槽液固體分是電泳涂裝很重要的工藝參數之一，與電泳涂層的質量密切相關，一般如果采用低固體分電泳液，具有工件帶出的電泳液損失較少，電滲性較高，水洗時用水量較少，廢水處理亦較容易等優點，但固體分過低，則導致涂層過薄，薄層外觀劣化，易產生針孔，電泳液不易維護等缺點;反之，如固體分過高，則涂層易產生粗糙、橘皮等疵病，故電泳液的固體分要保持在合適的范圍，一般陽極電泳的固體分在10%一15%之間，陰極電泳的固體分控制在19%一20%之間。

(4)pH值

電泳液的pH值是確保電泳樹脂水溶性，獲得高質量電泳涂層的重要參數。陽極電泳液pH值一般控制在8一9之間，pH值過低則影響電泳樹脂的水溶性，輕則電泳液變成乳濁狀，重則使樹脂從電泳液中析出，無法進行電泳;pH值過高時，會使水的電解過程加劇，氣泡析出增多，導致泳透力下降，涂層外觀變差。并使沉積的涂層產生再溶解，厚度顯著減薄。因此在電泳涂裝中必須嚴格控制電泳液的pH值在規定范圍內。在陽極電泳過程中，氨(胺)離子會不斷積聚在電泳液中，電泳液pH值有逐漸升高的趨勢，為保證pH值的穩定，可以采用陰極罩，定期抽取陰極液的方法降低pH值，也可補充低中和度(低胺)電泳樹脂涂料來降低pH值。目前，維持電泳液pH值穩定的最先進的方法是采用電泳超濾技術(UF)，可大大延長電泳液的使用壽命。陰極電泳的pH值范圍，第一代陰極電泳樹脂呈較強的酸性，pH值在3一4之間，第二、第三代陰極電泳樹脂，pH值可達6以上接近中性的范圍，減輕了對設備、管路的腐蝕.

（5）電泳溫度

在同樣的電泳條件下，即固定電泳電壓、固體分、pH值等其他參數，隨著電泳液的溫度升高，電泳樹脂粒子的運動速度加快，電泳沉積速率提高，涂層厚度增加，泳透力降低。溫度過高，水的電解過程亦加劇，氣泡釋放量增加，導致涂層粗糙、橘皮，甚至流掛，因此必須控制適宜的電泳溫度，一般取20℃一30℃為宜。目前，有些電泳涂裝生產線，還沒有對電泳液的溫度加以溫控，均在常溫進行電泳，初始電泳液溫度較低，隨著電泳涂裝的延續，電泳液自然升溫，這是造成電泳涂裝質量不穩定的原因之一，這種現象在寒冬季節表現尤為突出。

（6）電導率

電導率是控制電泳漆膜層質量的關鍵指標之一。新配溶液時電導率可能較高，因此需要通過超濾排出滲液以降低電導率。電導率過高，則膜厚，易產生橘皮和表面粗糙等現象;電導率過低，則容易產生針孔和麻點。因此當電導率的高低不同時，需要采用不同的電壓和槽液溫度，以便獲得良好的膜層。電導率較高時，可采用較低的電壓和溫度;反之則要相應提高電壓和溫度。在涂裝施工中，被涂物件從前一道工序帶入電泳槽的雜質離子等引起涂料電阻值的下降，從而導致漆膜出現粗糙不均和橘皮等弊病，因此需對涂料進行凈化處理。為了得到高質量涂膜，可采用陰極罩設備，以除去銨及鈣、鎂等正離子雜質。

（7）工件與陰極的距離

工件與陰極間距離近，沉積效率高。但距離過近，會使漆膜太厚而產生流掛、橘皮等弊病。一般距離不低于20cm。對大型而形狀復雜的工件，當出現外部已沉積很厚涂膜，而內部涂膜仍較薄時，應在距離陰極較遠的部位增加輔助陰極。

除此以外，溶劑、烘烤溫度及時間等都是須綜合考慮，才能獲得最佳效果。

來源：中網行業信息網
